Склопива колица на отвореном могу изгледати једноставно када се посматрају као готов производ. Међутим, испод тог једноставног изгледа, неколико покретних делова мора да ради заједно. Оквир се отвара и затвара, одређени делови се померају један у односу на други, а неке компоненте морају да се ротирају док остану правилно постављене.
Ваљци могу играти важну улогу у овим механизмима. У зависности од дизајна, могу да подржавају кретање, да воде покретни део или да раде заједно са лежајем и вратилом као део компактног ротирајућег склопа.
Ово чини дизајн ваљка механичким разматрањем, а не само питањем избора точка. Оквир који окружује, распоред лежајева, начин монтаже, контактна површина и путања преклапања имају директну везу са начином на који ваљак функционише.
За произвођаче који развијају склопиву опрему на отвореном, разумевање овог односа може олакшати развој компоненти и помоћи у избегавању проблема током склапања и тестирања.
Где се ваљци користе у механизмима за преклапање?
Тачан положај ваљка зависи од структуре производа.

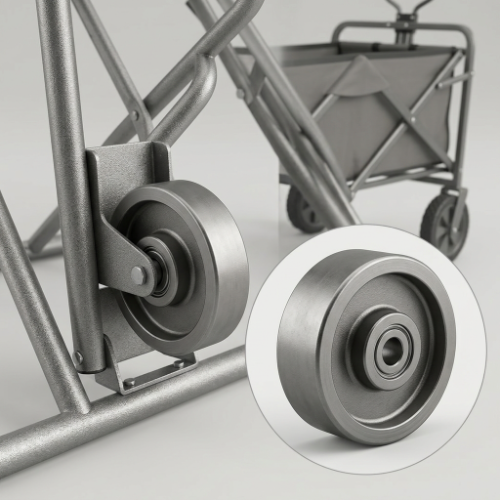

У преклопним колицима на отвореном, ваљак може бити уграђен у покретну тачку подршке, структуру за вођење или ротирајући склоп. Може се повезати са осовином и лежајем, инсталирати унутар држача или поставити на другу компоненту којој је потребно контролисано кретање.
Основни склоп ваљка може укључивати:
- Тело ваљка
- Беаринг
- Осовина или осовина
- Монтажни носач
- Покретни оквир
- Контактна или водећа површина
Сваки део има своју функцију, али делови морају да раде заједно.
На пример, тело ваљка одређује како ће доћи у контакт са површином за спајање. Лежај подржава ротацију. Осовина држи ротирајућу компоненту у положају, док држач повезује склоп са већим механизмом.
Промена једног дела може утицати на друге.
Зато ваљак не треба оцењивати само посматрајући његов спољашњи облик.
Шта ваљак ради унутар механизма?
Не постоји јединствена улога за сваки ваљак.
Његова функција зависи од тога где је инсталиран и какво кретање механизам захтева.
Покрет подршке
Ваљак може да обезбеди котрљајући контакт између два дела који се морају померати један у односу на други.
У поређењу са директним клизним контактом, котрљајући контакт може променити начин на који се рукује отпором унутар склопа. Ово може бити корисно када се покрет редовно понавља.
Вођење покретне секције
Ваљак такође може помоћи да се покретна компонента задржи унутар предвиђене путање.
Овај тип распореда се може наћи тамо где део оквира, потпорни део или други структурни елемент треба да се помера док остају у равни са површином за вођење.
Одржавање контролисаног контакта
У неким механизмима, ваљак држи две компоненте у контролисаном контакту док структура мења положај.
Облик ваљка и његов положај монтаже тада постају важни. Ако било који од њих није одговарајући, контакт може постати неравномеран током кретања.
Ради као део ротирајуће скупштине
Када се комбинује са лежајем и осовином, ваљак постаје део комплетног ротирајућег склопа.
Спољни ваљак је видљив, али унутрашњи распоред лежаја је подједнако важан за то како компонента ради.
Зашто је лежај битан?
Ваљак и лежај су често уско повезани.
Ваљак обезбеђује спољну ротирајућу структуру, док лежај омогућава контролисану ротацију око осовине или осовине. Уклапање између ових делова треба да одговара расположивом простору за уградњу и кретању механизма.
Можда ће бити потребно размотрити неколико фактора:
- Беаринг position
- Распоред вратила
- Доступан простор
- Структура ваљака
- Начин монтаже
- Очекивани покрет
- Радно окружење
Ово је посебно важно код компактних механизама за склапање.
Може бити врло мало простора око склопа ваљка, тако да се лежај не може једноставно изабрати након што је све остало већ пројектовано.
Практичнији приступ је разматрање ваљка и лежаја заједно у раној фази развоја.
Како профил ваљка утиче на кретање?
Спољашњи облик ваљка одређује како он ступа у интеракцију са површином око себе.
Ваљак са релативно равном контактном површином понаша се другачије од оног који је дизајниран са жлебом, ивицом или другим профилисаним профилом.
Профил може утицати на:
- Контакт положај
- Гуиданце
- Стабилност
- Правац кретања
- Интеракција површине
- Доступна дозвола
За механизам за преклапање, тачан профил зависи од тога шта ваљак заправо ради.
Ако подржава покретни део, његова контактна површина треба да одговара том кретању. Ако прати водич, профил ће можда морати да ради са структуром водича.
Због тога једноставна замена једног ваљка другим који изгледа слично може понекад створити неочекиване проблеме.
Шта се дешава са ваљком када се оквир склопи?
Акција преклапања је важан део дизајна.
Када су колица отворена, ваљак може имати довољно простора око себе. Како оквир почиње да се склапа, положај ваљка се мења у односу на оближње компоненте.
Може се приближити:
- Рам цеви
- Шарке
- Заграде
- Осовине
- Потпорне руке
- Остале покретне компоненте
Ваљку је стога потребан довољан размак током целог кретања.
Провера само отворене позиције није довољна.
Компонента која правилно пристаје током нормалног рада може додирнути други део када је оквир делимично пресавијен. У неким случајевима, чак и мала количина сметњи може утицати на акцију преклапања.
Из тог разлога ваљак треба проверити док се механизам креће кроз свој пуни радни пут.
Да ли је спољашња средина важна?
Да, посебно када је ваљак изложен околном окружењу.
Опрема на отвореном може наићи на прашину, прљавштину, влагу, траву, лабаве честице и променљиве временске услове. Стварни ниво изложености зависи од тога како и где се користи колица.
Стога ће можда требати размотрити склоп ваљака у вези са:
- Влага
- Прашина и прљавштина
- Површинска контаминација
- Чишћење
- Услови складиштења
- Учесталост кретања
Ваљак који се користи у релативно чистом окружењу може имати различите захтеве од оног који је редовно изложен баштенским стазама или другим спољашњим површинама.
Исто важи и за распоред лежајева.
Када се ваљак и лежај третирају као комплетан склоп, услови околине се могу узети у обзир раније у процесу пројектовања.
Како начин монтаже утиче на ваљак?
Ваљку је потребна стабилна веза са околном структуром.
Метода монтаже одређује где се ваљак налази, како се ротира и како се силе преносе на оквир.
Уска заграда може ограничити расположиви простор. Одређена позиција осовине може захтевати одређени распоред лежајева. Преклопни спој такође може ограничити начин на који се ваљак може инсталирати.
То значи да произвођачи треба да прегледају монтажну структуру пре него што се одлуче за стандардну компоненту.
Корисне информације могу укључивати:
- Место монтаже
- Структура носача
- Положај осовине
- Доступна дозвола
- Контактна површина
- Правац кретања
- Преклопна стаза
Ови детаљи могу помоћи да се утврди да ли ће постојећи ваљак одговарати механизму или треба размотрити модификовани дизајн.
Зашто би ваљак и оквир требало да се развијају заједно?
Примамљиво је прво одабрати ваљак, а затим радити на околној структури.
Тај приступ може постати тежак када је механизам компактан.
Промена оквира може променити расположиви простор ваљка. Померање држача може утицати на положај осовине. Промена угла савијања може довести ваљак ближе другој компоненти.
Однос функционише у оба смера.
Ваљак може утицати на дизајн рама, док оквир може поставити ограничења на ваљак.
За развој ОЕМ-а, често је практичније размотрити ове компоненте заједно од почетка.
Ово је посебно корисно када производ има необичну склопиву структуру или ограничен простор за уградњу.
Када вреди узети у обзир прилагођени ваљак?
Стандардни ваљак може бити прикладан када његов профил, распоред лежајева и монтажна структура већ одговарају примени.
Али неки механизми не нуде ту флексибилност.
Прилагођени ваљак може се узети у обзир када произвођач треба да заобиђе:
- Ограничен простор за инсталацију
- Необична монтажна структура
- Специфичан распоред осовине
- Одређени профил контакта
- Постојећи захтеви за лежајеве
- Преклопни клиренс
- Нестандардна структура водича
Прилагођавање не значи увек редизајн целе компоненте.
У зависности од примене, развој се може фокусирати на тело ваљка, део за монтажу, распоред лежаја или други део склопа.
Важна ствар је да је компонента развијена око стварних механичких захтева.
Које информације треба обезбедити за прилагођени развој?
Јасан опис апликације може знатно олакшати комуникацију.
Произвођачи могу да обезбеде:
Цртежи производа
Цртежи помажу да се покаже доступно подручје инсталације и однос између ваљка и околних компоненти.
Постојећи узорци
Ако се ваљак већ користи, слање узорка може олакшати разумевање његове структуре и начина уградње.
Фотографије
Фотографије of the complete mechanism can show details that may not be obvious from a basic drawing.
Информације о кретању
Добављач треба да разуме како се ваљак креће током нормалног рада и преклапања.
Захтеви за лежајеве
Ако већ постоји одређени распоред лежајева, то треба укључити у дискусију.
Услови животне средине
Информације о излагању на отвореном, прашини, влази и општим условима рада такође могу помоћи у вођењу дизајна компоненте.
Што су информације потпуније, то је потребно мање нагађања током развоја.
Зашто је тестирање узорака важно?
Ваљак може изгледати прикладно на цртежу, али се понаша другачије када је инсталиран.
Стварни склоп уводи факторе о којима је тешко проценити само на основу компоненте.
Ваљак ступа у интеракцију са:
- Беаринг
- Схафт
- Заграда
- Фраме
- Водећа површина
- Остали покретни делови
Механизам преклапања додаје још једну променљиву јер се релативни положај ових делова мења током рада.
Тестирање узорака може помоћи да се идентификују проблеми као што су:
- Недовољан клиренс
- Неочекивани контакт
- Лоше поравнање
- Неравномерно кретање
- Претерани отпор
- Некомпатибилна монтажа
Тестирање стварног склопа даје произвођачима прилику да изврше подешавања пре него што пређу у већу производњу.
Шта треба проверити током тестирања?
Тест би требало да иде даље од једноставне провере да ли се ваљак ротира.
Практични преглед може укључивати неколико фаза.
Проверите нормалну позицију
Проверите да ли је ваљак правилно постављен и поравнат када су колица отворена.
Проверите преклопни покрет
Померите оквир кроз његову комплетну путању преклапања и пазите на сметње.
Проверите област монтаже
Потражите кретање између ваљка, осовине, лежаја и носача.
Проверите различите површине
Ако је производ намењен за спољашњу употребу, тестирање на репрезентативним површинама може пружити корисније информације од тестирања само на глатком поду радионице.
Проверите Поновљени покрет
Поновљено отварање, затварање и кретање могу открити проблеме који се можда неће појавити током кратког почетног теста.
Сврха тестирања није само да се потврди да ваљак ради. Потврда је да комплетна монтажа ради како је предвиђено.
Може ли се ваљак прилагодити око постојећег лежаја?
У неким применама, постојећи распоред лежајева може већ бити одређен дизајном производа.
То може поставити посебне захтеве за тело ваљка.
Уместо промене целог склопа, ваљак се потенцијално може развити око постојеће структуре лежаја и монтаже, у зависности од механичких захтева.
Ова врста приступа може бити корисна када произвођач већ има успостављени дизајн оквира или осовине, али му је потребан ваљак са другачијим спољним профилом или распоредом инсталације.
Изводљивост зависи од стварне структуре, тако да су цртежи или узорци корисни током почетне дискусије.
Шта чини нестандардни развој ваљака другачијим?
Стандардна компонента је генерално дизајнирана око уобичајених апликација.
Нестандардна компонента полази од захтева одређеног механизма.
То може укључивати више комуникације током развоја јер произвођач треба да разуме:
- Како је компонента инсталирана
- Шта контактира
- Како се креће
- Који простор је доступан
- Који распоред лежајева је потребан
- О каквим условима околине је реч
Процес развоја може укључивати преглед цртежа, производњу узорака, тестирање и прилагођавања пре него што се коначна компонента потврди.
За произвођаче са необичном склопивом структуром, ово може пружити већу флексибилност него покушај прилагођавања целог производа око постојеће компоненте.
Како произвођачи могу поједноставити развој ваљака?
Неколико једноставних корака може учинити процес ефикаснијим.
Почните са механизмом.
Немојте почети са питањем који је ваљак доступан. Прво одредите шта ваљак треба да уради.
Затим прегледајте област инсталације, путању кретања, распоред лежајева и услове околине.
Након тога утврдите да ли је стандардна компонента прикладна.
Ако није, већ прикупљене информације могу се користити као основа за прилагођени дизајн.
Практични редослед развоја је:
- Дефинишите функцију ваљка.
- Прегледајте комплетан механизам.
- Проверите област монтаже.
- Идентификујте распоред лежаја и вратила.
- Прегледајте покрет преклапања.
- Узмите у обзир радно окружење.
- Процените стандардну компоненту.
- Develop a customized design if required.
- Тестирајте комплетан склоп.
- Confirm the final structure before production.
Ово задржава процес развоја фокусиран на стварну апликацију.
Рад са произвођачем лежајева и ваљака
За произвођаче који развијају склопиву спољну опрему, развој компоненти може укључивати више од одабира постојећег дела из каталога.
Зхејианг Хуаненг Мицро Беаринг Цо., Лтд. (ХУНЕ) је специјализован за минијатурне и средње велике лежајеве, нестандардне лежајеве, системе ременица и прилагођене лежајеве и компоненте везане за ваљке за различите механичке примене.
За механизам за склапање, дискусија о развоју може се фокусирати на однос између ваљка, лежаја, осовине, монтажне структуре и околног оквира. Цртежи, узорци и информације о примени могу помоћи да се утврди шта компонента треба да постигне пре него што се дизајн заврши.
Овај приступ је посебно релевантан када механизам има ограничен простор или не одговара конвенционалном распореду компоненти.
A Practical Checklist for Folding Mechanisms
Пре него што одобре склоп ваљака, произвођачи могу да прегледају следеће:
- What is the roller's actual function?
- Са којом површином или компонентом долази у контакт?
- How does it move during operation?
- Како се његов положај мења када се оквир склопи?
- Да ли постоји довољно простора током кретања?
- Does the bearing fit the intended assembly?
- Да ли је распоред осовине прикладан?
- Да ли монтажна конструкција пружа адекватну подршку?
- Да ли ће ваљак наићи на спољну прашину или влагу?
- Has the complete assembly been tested?
- Да ли би прилагођена компонента олакшала развој механизма?
Ова питања задржавају пажњу на комплетном механичком систему уместо на једној изолованој компоненти.
Ваљци могу бити мали у поређењу са оквиром склопивих колица на отвореном, али њихова функција може бити блиско повезана са кретањем читавог механизма.
Профил ваљка одређује како ће доћи у контакт са површином. Лежај подржава ротацију. Осовина и носач држе склоп на месту. Оквир контролише како се компонента креће, посебно када су колица склопљена.
Outdoor conditions add another consideration.
За произвођаче је корисна полазна тачка сам механизам. Када се разумеју кретање, монтажна структура, распоред лежајева, зазор и радно окружење, постаје много лакше одлучити да ли је стандардни ваљак прикладан или да ли треба развити компоненту по мери.
У апликацијама где је простор ограничен или је склопива структура необична, рад са произвођачем који може да развије компоненте за ваљке и лежајеве око стварног механизма може учинити процес дизајна флексибилнијим и лакшим за тестирање.
