Зашто је Гроове важнији него што изгледа
Посао водећег ваљка звучи једноставно: нека се каиш, кабл, ланац или трака крећу равном, контролисаном путањом. Жлеб, што значи канал исечен или обликован у површину ваљка, је оно што заправо обавља посао вођења. Промена профила жлеба мења колику површину контакта ваљак има са покретним материјалом, колико чврсто држи тај материјал на месту и колико се трења ствара током рада.
Жлеб функционише мање као украсни детаљ, а више као управљачки механизам. Жлеб који је превише плитак може дозволити да се каиш помери у страну под оптерећењем. Онај који је превише затегнут може толико чврсто да се ухвати да убрзава хабање и ваљка и самог каиша. Негде између тих екстрема је обично место где систем ради најглађе, а та тачка равнотеже у великој мери зависи од апликације.
Упознавање са уобичајеним профилима гроова
Нису сви жлебови исечени на исти начин, а сваки облик доноси другачији скуп компромиса.

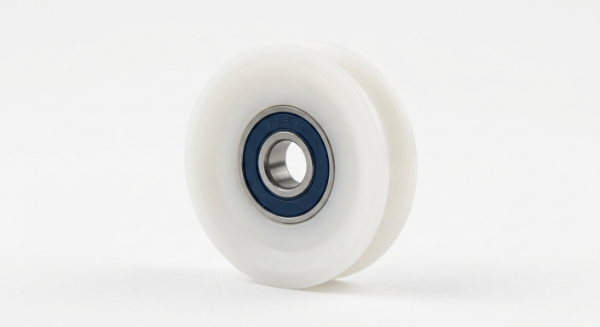

Жлебови у облику слова В
В-жљебови су уобичајени на ваљцима који се користе са округлим каишевима или жичаним ужетом. Угаоне стране природно центрирају појас док се таложи у каналу, што помаже у смањењу бочног померања. Овај ефекат самоцентрирања је један од разлога зашто се В-жљебови тако често појављују на линијама за паковање и лакој опреми за руковање материјалом.
У-облика и округли жлебови
Заобљени канали или канали у облику слова У имају тенденцију да равномерније расподељују контактни притисак преко површине каиша или кабла у поређењу са оштрим В-секом. Ово може бити нежније за мекше материјале каиша, пошто је мањи притисак на једној контактној тачки. Ужад и ваљци за вођење каблова често користе овај профил јер држи кабл без прикљештења.
Равне површине или површине без жлебова
Неки ваљци у потпуности прескачу жлеб и ослањају се на равну површину. Ово добро функционише за широке каишеве или равне траке где бочно вођење долази од других компоненти у систему, као што су бочне прирубнице или одвојени ваљци за праћење. Без жлеба, међутим, ваљак у потпуности зависи од спољашњег поравнања како би се спречило померање.
Дизајн са више жлебова и степенастих
Опрема која рукује са неколико нити одједном, као што су системи за храњење са више жица, може користити ваљке са поновљеним жлебовима по ширини. Размак и конзистентност између сваког канала постају важни овде, јер неравномерни размаци могу проузроковати да један прамен ради под различитом напетошћу од својих суседа.
Дубина, ширина и равнотежа између захвата и слободе
Дубина и ширина жлеба функционишу заједно, а прави баланс је заправо усклађивање жлеба са материјалом који пролази кроз њега.
- Плитки жљебови омогућавају лакше отпуштање каиша или сајле, али пружају мањи отпор бочном кретању.
- Дубљи жљебови безбедније држите материјал, што помаже у окружењима са великом брзином или вибрацијама, али може повећати трење и накупљање топлоте током времена.
- Уски жљебови одговарају кабловима мањег пречника или тањим каишевима, смањујући непотребан ход.
- Шири жљебови прихватају дебље материјале, али могу дозволити више њихања ако је приањање превише лабаво.
Жлеб који није у складу са пречником каиша или кабла, чак и са малом маргином, често се појављује као неравномерни обрасци хабања много пре него што изазове видљиве проблеме у раду. То је део разлога зашто се величина жлебова мора потврдити са добављачем пре него што наруџбина стигне, а не након што се појаве проблеми са инсталацијом.
Упаривање материјала: Како облик жлеба функционише са спојем за ваљак
Геометрија жлебова не функционише изоловано. Сам материјал ваљка, било да се ради о најлонском једињењу, полиуретану, обложеном гумом или металном језгру са пластичним спољним слојем, ступа у интеракцију са обликом жлеба да би одредио како цео склоп ради при поновљеном кретању.
Мекши материјал упарен са дубоким жлебом понекад се може благо деформисати под сталним притиском, суптилно мењајући оригинални профил жлеба током месеци употребе. Тврђи материјал дуже задржава облик, али може пренети више вибрација или буке, посебно у жлебовима са оштрим унутрашњим угловима. Произвођачи често прилагођавају ивице жлебова да буду благо заобљене, а не оштри углови, посебно да би смањили концентрацију напрезања у материјалу у том тренутку.
Расподела оптерећења и скривене тачке напрезања
Сваки жлеб ствара контактну зону, а та зона је место где се оптерећење преноси између ваљка и онога што он води. Лоше усклађен жлеб може створити оно што се понекад назива тачка штипања, уско подручје где се притисак концентрише уместо да се шири.
Временом, тачке штипања доприносе неколико понављајућих проблема:
| Гроове Цондитион | Заједнички ефекат на перформансе |
|---|---|
| Жлеб је преузак за ширину појаса | Локализовано повећање притиска, брже хабање површине |
| Жлеб је превише плитак за пречник кабла | Смањена стабилност праћења, повећан дрифт |
| Оштри унутрашњи углови жлебова | Већа концентрација напрезања, потенцијално пуцање током времена |
| Дубина жлебова је недоследна по ширини ваљка | Неравномерна расподела затезања, могуће искривљење |
| Профил жлеба није усклађен са попречним пресеком појаса | Прекомерно трење, повишена топлота током рада |
Ниједан од ових проблема се не појављује преко ноћи. Граде се постепено, због чега периодична провера стања жлебова, а не само ваљкастог лежаја или вратила, остаје корисна навика на контролним листама одржавања.
Усклађивање Гроове дизајна са апликацијом
Различите индустрије нагињу различитим профилима жлебова једноставно зато што се њихови материјали и услови рада толико разликују. Ево општег смисла како се то одиграва:
| Врста апликације | Типична преференција гроовеа | Реасонинг |
|---|---|---|
| Руковање жицама и кабловима | Жлеб у облику слова У или округли | Колевке округлог пресека без прикљештења |
| Паковање и транспортне траке | В-жљеб или раван са бочним вођицама | Подршка за самоцентрирање или екстерно поравнање |
| Системи клизних врата и капија | Плитак В-жљеб | Глатко, бочно кретање са малим трењем |
| Напајање вишеструке жице | Више жљебова, равномерно распоређених | Одржава појединачне праменове одвојеним и поравнатим |
| Прерада текстила и влакана | Заобљени жлеб, мекше упаривање материјала | Смањује површинску абразију на деликатним праменовима |
Свакодневно ношење и како га облик утора убрзава или успорава
Хабање жлебова је неизбежно током животног века ваљка, али његова брзина и узорак често откривају да ли оригинални избор жлебова одговара примени.
Неколико знакова на које вреди обратити пажњу током рутинских провера:
- Неуједначена дубина жлебова по ширини ваљка, што често указује на неусклађеност негде узводно
- Сјајне или полиране мрље унутар жлеба, што указује на вишак трења на одређеним контактним тачкама
- Каиш или сајла која се налазе више на једној страни жлеба од друге
- Повећана бука или вибрације током рада у односу на време када је ваљак недавно инсталиран
- Мале пукотине које се формирају у близини оштрих унутрашњих углова жлебова, посебно код тврђих материјала са ваљцима
Ухватити их рано обично значи једноставну замену ваљака уместо већу поправку низводно која укључује каишеве, каблове или повезане машине.
Разговор о опцијама жлебова са добављачем ваљака
Пошто захтеви за уторима варирају у зависности од примене, разговор са добављачем има тенденцију да иде лакше са специфичностима, а не са општим захтевима. Корисни детаљи обично укључују пречник каиша или кабла, очекивану радну брзину, услове околине као што су температурни опсег или изложеност влази и да ли ће ваљак радити непрекидно или у повременим циклусима.
Добављач који је упознат са широким спектром профила жлебова обично може да прође кроз компромисе за дату поставку уместо да подразумева један стандардни облик. Ово се показује посебно корисним у изради опреме по мери, где стандардне димензије жлебова не одговарају увек тачно каишу или каблу који се користи.
Дизајн жлебова можда није најсјајнији део индустријског водећег ваљка, али тихо утиче на стабилност праћења, стопу хабања, нивое трења и укупну поузданост система. Без обзира да ли се ради о В-жљебовима који воде каиш за паковање или заобљеним каналима који држе жичану ужад, облик и величина тог жлеба обављају више посла него што већина људи мисли док нешто не крене с пута. Обратити пажњу на стање жлебова током рутинског одржавања и имати искрен разговор о опцијама жлебова приликом одабира нових ваљака, има тенденцију да уштеди више главобоља него што се очекивало од нечег овако малог.
