Како измерити ваљак тенде пре него што наручите замену

Замена ан ваљак за тенду може бити једноставно када је оригинална компонента правилно документована пре него што је уклоњена. Точак може изгледати једноставно, али његова величина је само један део информација потребних за одговарајућу замену. Профил за кретање, средишњи отвор, начин монтаже и однос са вођицом могу утицати на то како се компонента уклапа и ради.

Пре него што наручите, одвојите мало времена да прегледате постојећи ваљак и забележите важне детаље. Основни алат за мерење, неколико јасних фотографија и једноставна скица могу пружити корисне информације, посебно када оригинални део нема број модела или идентификациони знак.

Кључ је да се ваљак посматра као део комплетног склопа тенде, а не да се точак третира као изолована компонента.

Кеи Такеаваис

• Измерите величину точка, ширину, средишњи отвор и покретни профил пре него што наручите замену
• Проверите монтажну структуру и расположиви простор за уградњу уместо да мерите само точак
• Проверите вођицу или стазу јер хабање или неусклађеност могу утицати на рад заменског ваљка
• Користите јасне фотографије и једноставну скицу да документујете необичне облике или распореде монтаже
• Држите оригинални ваљак на располагању када је то могуће, посебно када набављате нестандардну или прилагођену компоненту

Зашто су тачна мерења важна

Замјенски точак може изгледати готово идентично оригиналном и још увијек се разликовати по начинима који утичу на инсталацију. Мале промене у распореду монтаже, профилу точкова или централном отвору могу спречити да се део уклопи у постојећу структуру како је предвиђено.

Због тога само визуелно поређење често није довољно.

Корисна инспекција треба да обухвати три области:

• Точак и његова радна површина
• Распоред монтаже
• Водич или површина по којој се точак креће

Заједно, ови детаљи пружају јаснији опис постојеће компоненте и олакшавају комуникацију са добављачем.

За старије системе тенди, ове информације могу бити посебно корисне када нема броја дела или оригинална компонента више није доступна.

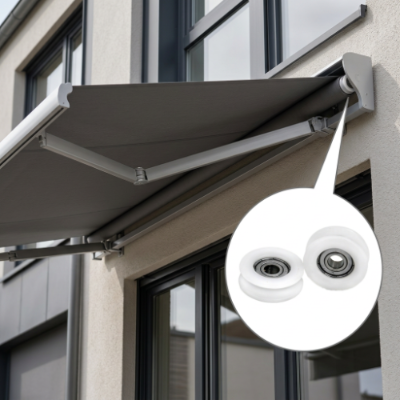

Почните са комплетном монтажом

Пре него што уклоните ваљак, проверите како се налази унутар механизма тенде.

Снимите неколико фотографија док је компонента још инсталирана. Укључите околни држач, осовину, вођицу, кућиште или друге делове који помажу да се покаже његов положај.

Користан сет фотографија може укључивати:

• Комплетан склоп пре уклањања
• Поглед изблиза на ваљак
• Бочни профил
• Предње и задње стране
• Тачка монтаже
• Водич или стаза
• Компоненте у близини које утичу на расположиви простор

Ове слике пружају контекст који сама мерења не могу увек да обухвате.

Забележите упутство за инсталацију

Неки точкови су симетрични, али други имају посебну оријентацију. Прирубница, жлеб, распоред лежаја или монтажни елемент могу се појавити само на једној страни.

Пре растављања, брзо забележите у ком правцу је окренута компонента.

Обично је довољна фотографија. Ако се уклања неколико сличних ваљака, једноставна етикета или скица такође могу помоћи да све буде организовано.

Измерите димензије главног точка

Након уклањања, ставите компоненту на чисту, равну површину. Мерење дела док је повезан са другим хардвером може отежати идентификацију тачних референтних тачака.

Главне димензије точкова углавном дају полазну тачку.

Сврха није прикупљање свих могућих мерења. Концентришите се на димензије које описују како се компонента уклапа и функционише.

Пажљиво погледајте профил точка

Спољашња величина даје само део слике. Облик површине за трчање може бити једнако важан.

Погледајте точак са стране и проверите да ли је контактна површина равна, заобљена, ужлебљена, са прирубницама или на неки други начин.

Подигнута ивица или удубљени део може имати специфичан однос са вођицом. Ове детаље може бити тешко пренети само помоћу мерења, тако да је јасна бочна фотографија корисна.

Одвојите дизајн од хабања

Старији ваљак је можда био изложен поновљеном покрету током дужег периода. Његова површина може постати полирана, изгребана, спљоштена или на неки други начин истрошена.

Немојте аутоматски претпостављати да свака видљива ознака представља оригинални дизајн.

Ако је други одговарајући точак доступан и делује мање истрошено, упоредите та два. Разлике између компоненти могу помоћи да се покаже које су карактеристике део оригиналног профила, а које су резултат употребе.

Ово је посебно корисно када се површина за трчање приметно променила.

Пажљиво проверите централни отвор

Центар точка заслужује посебну пажњу јер повезује ротирајућу компоненту са остатком механизма.

У зависности од конструкције, центар може садржати лежај, чахуру, метални уметак, прикључак осовине или други носећи елемент.

Прво идентификујте шта је стварно присутно пре снимања димензије.

Проверите да ли:

• Центар је једноставно отварање
• Унутра је уграђен лежај
• Присутна је чаура
• Осовина пролази кроз компоненту
• Осовина се окреће са точком
• Точак се окреће око фиксне осовине

Ове разлике могу утицати на начин на који заменска компонента треба да се конструише.

Не занемарујте монтажну структуру

Једна од уобичајених грешака током набавке замене је концентрисање на точак док се не види начин на који је инсталиран.

Точак може имати сличне спољне димензије као друга компонента, али користити потпуно другачији начин монтирања.

Погледајте везу између ваљка и конструкције тенде.

Може бити подржан од:

• Фиксна игла
• Осовина
• А схафт
• Заграда
• Лежај
• Чаура
• Интегрисано кућиште

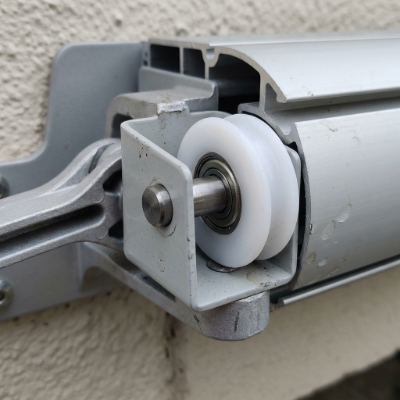

Снимите фотографију места за монтажу пре растављања, а другу након што је ваљак уклоњен.

Ово олакшава разумевање односа између точка и околне структуре.

Проверите расположиви простор

Простор око ваљка је такође вредан снимања.

Потражите у близини држаче, поклопце, осовине, шине или друге компоненте које би могле да ометају инсталацију.

Замена не мора само да одговара самом точку. Такође треба да ради у оквиру расположивог простора у постојећем склопу.

Прегледајте водич или стазу

Површина по којој се точак креће може пружити корисне информације о компоненти.

Потражите ознаке које показују нормалну контактну површину. Ово понекад може открити да ли је точак радио централно или је имао јачи контакт са једном страном.

Такође проверите околни водич за:

• Прљавштина или остаци
• Огреботине
• Деформација
• Лоосе причвршћивачи
• Неравномерно хабање
• Промене у првобитном облику

Ако је вођица оштећена или неусклађена, сама замена ваљка можда неће решити основни механички проблем.

Због тога би водич требало прегледати током истог процеса, а не третирати га као посебну бригу.

Јасна фотографија може да објасни шта бројеви не могу

Мерења су важна, али неке облике је тешко тачно описати бројевима.

Размотрите ваљак са закривљеном ивицом, помереним средиштем и малом функцијом за монтажу на једној страни. Листа димензија може описати део, али бочна фотографија може много јасније показати однос између тих карактеристика.

За упит замене користите фотографије са добрим осветљењем и једноставном позадином.

Покушајте да укључите:

• Један општи поглед
• Поглед са једне стране
• Један крупни план центра
• Један поглед на област монтаже
• Једна фотографија која приказује компоненту у њеном оригиналном положају

Лењир или мерни алат се такође може поставити поред дела на једној фотографији ради визуелне референце.

Када једноставна скица постане корисна

Неке ваљке је једноставно описати. Други имају необичне облике или монтажне аранжмане које је лакше разумети кроз цртеж.

Основна скица не мора да прати формалне стандарде инжењерског цртежа.

Нацртајте компоненту са предње и бочне стране, а затим означите важне димензије. Покажите локацију осовине или осовине и означите површину која долази у контакт са вођицом.

Ово може помоћи у одговору на неколико практичних питања:

• Где је ротирајући центар?
• Која страна је окренута ка загради?
• Која површина додирује водич?
• Које димензије припадају точку?
• Које димензије припадају монтажној конструкцији?

За прилагођене компоненте, ова врста референце може знатно олакшати комуникацију.

Нека оригинални део буде доступан

Ако је могуће, немојте одлагати стари ваљак одмах након мерења.

Физички узорак може пружити информације које је тешко ухватити фотографијама или писаним белешкама. Може показати стварни профил точка, распоред лежајева, карактеристике монтаже и знакове хабања.

Ово може бити посебно корисно када је компонента необична или када оригинални дизајн нема лако препознатљив број модела.

За произвођаче и добављаче који раде са нестандардним компонентама ременице и ваљка, узорак у комбинацији са цртежима, фотографијама и информацијама о примени може пружити корисну референцу за дискусију о замени или прилагођеном дизајну.

Припрема јасног захтева за замену

Када се инспекција заврши, организујте информације у једноставну спецификацију.

Користан упит може укључивати:

• апликација: Где се користи компонента
• Постојећа компонента: Опис и фотографије оригиналног дела
• Информације о точковима: Главне димензије и радни профил
• Информације о центру: Распоред проврта, лежаја, чауре или осовине
• Информације о монтажи: Носач, осовина, игла или структура кућишта
• Информације о водичу: Фотографије или опис контактне површине
• стање: Видљиво хабање, пукотине, деформације или друга оштећења
• Количина: Приближан захтев за куповину
• узорак: Да ли се оригинална компонента може доставити за референцу
• Прилагођавање: Да ли се разматра стандардна или прилагођена компонента

Ово пружа добављачу много јаснију полазну тачку од једне фотографије или једног мерења.

За апликације које укључују прилагођене ременице и ваљке, ХУНЕ може да користи ову врсту информација о димензијама и примени када расправља о захтевима за нестандардне компоненте.

Шта треба да прегледате пре наручивања

Вхеел

Проверите главне димензије и уверите се да је профил трчања исправно снимљен.

Центар

Потврдите да ли компонента користи једноставан проврт, лежај, чахуру, вратило или други унутрашњи аранжман.

Монтажа

Упоредите оригиналну везу са предложеном заменском структуром.

Водич

Уверите се да профил точка одговара површини на којој ради.

Инсталациони простор

Проверите да ли у околини нема било чега што би могло да утиче на пристајање или кретање.

Услови рада

Размотрите окружење у којем се компонента користи. Спољни системи тенди могу наићи на влагу, прашину, промене температуре и поновљено кретање. Ови услови могу бити релевантни када се говори о материјалу и конструкцији.

Контролна листа за практична мерења

Пре него што пошаљете информације добављачу, уверите се да сте покрили следеће:

• Фотографишите ваљак пре уклањања
• Забележите главне димензије точкова
• Проверите бочни профил
• Прегледајте средишњи отвор
• Идентификујте било који лежај или чахуру
• Забележите распоред осовине, осовине или клинова
• Сликајте монтажни носач
• Прегледајте водич или стазу
• Обратите пажњу на видљиво хабање или деформацију
• Проверите расположиви простор за инсталацију
• Припремите једноставну скицу ако компонента има необичан облик
• Држите оригинални део доступним када је то могуће
• Објасните како и где се ваљак користи
• Наведите да ли ће можда бити потребна прилагођена компонента

Често постављана питања

Која мерења треба да урадим пре него што наручим ваљак за тенду? Забележите пречник точка, ширину, средишњи отвор, профил кретања, распоред монтаже и расположиви простор за инсталацију. Фотографије комплетног склопа могу пружити додатни контекст.

Да ли је мерење спољашњег пречника довољно? Не. Спољна димензија описује само један део компоненте. Средишњи распоред, профил трчања, монтажна структура и однос са водичем такође могу утицати на компатибилност.

Да ли да задржим оригинални ваљак након мерења? Када је могуће, да. Оригинални део може пружити корисне информације о свом профилу, карактеристикама монтаже, унутрашњем распореду и стању хабања које може бити тешко ухватити само мерењима.

Зашто да фотографишем ваљак пре него што га уклоним? Инсталирана фотографија приказује оријентацију и однос компоненте са оближњим конзолама, осовинама, вођицама и другим деловима. Овај контекст може помоћи да се разјасне захтеви за замену.

Може ли добављач направити прилагођени ваљак од узорка? Физички узорак, у комбинацији са мерењима, фотографијама, информацијама о примени и детаљима о монтажи, може пружити корисне референтне информације када се расправља о нестандардном или прилагођеном ваљку.

Добро мерење почиње са целим системом

Ваљак може бити релативно мали део склопа тенде, али његове димензије и однос монтаже могу имати директан утицај на то како се уклапа и креће.

Из тог разлога, заменски извор би требало да почне са више од спољашњег пречника. Профил точка, средишњи распоред, монтажна структура, водич и расположиви простор за инсталацију пружају корисне информације.

Неколико јасних фотографија и пажљиво снимљених димензија могу знатно олакшати процес, посебно када се ради о старијој или нестандардној компоненти.

Практични приступ је једноставан: прегледајте комплетан склоп, измерите важне области, документујте распоред монтаже и држите оригинални део доступним за поређење кад год је то могуће. Ово даје и купцима и произвођачима јасније разумевање компоненте и њене улоге у систему тенде.
