Када мењате или развијате ваљак за тенду, знате које су димензије ваљка за тенду важне за правилно уклапање система? је важан део процеса. Ваљак може изгледати као мала и једноставна компонента, али његове димензије утичу на то како се налази унутар склопа, додирује вођицу, повезује се са осовином и креће се током рада. Стога одабир према изгледу може створити проблеме током инсталације.
За тенде које се могу увлачити, системе сенки за двориште, РВ тенде, склопиве структуре и сличне механизме, ваљак треба сматрати делом комплетног склопа. Пречник, ширина, отвор, позиција осовине, профил и расположиви простор за инсталацију говоре о другом делу приче.
Циљ није прикупити сва могућа мерења. То је да се идентификују димензије које заправо утичу на кондицију и кретање.
Зашто димензије ваљака треба узети у обзир заједно
Ваљак не ради сам. Обично ради са осовином, држачем, лежајем или чахуром, вођицом, гусом, рамом или другом покретном компонентом.
Промена једне димензије може утицати на други део склопа.
На пример, другачији пречник точка може променити положај покретне структуре у односу на вођицу. Шири точак може ометати оближњи носач. Различити проврт може спречити да постојећа осовина правилно налегне. Чак и када спољашњи облик изгледа слично, целокупна инсталација може бити другачија.
Због тога не треба бирати замену само из једног мерења.
Користан начин размишљања о процесу је:
Величина ваљка → положај уградње → контакт са вођицом → померање склопа
Ако се један део овог ланца не поклапа, ваљак можда неће радити како је предвиђено.

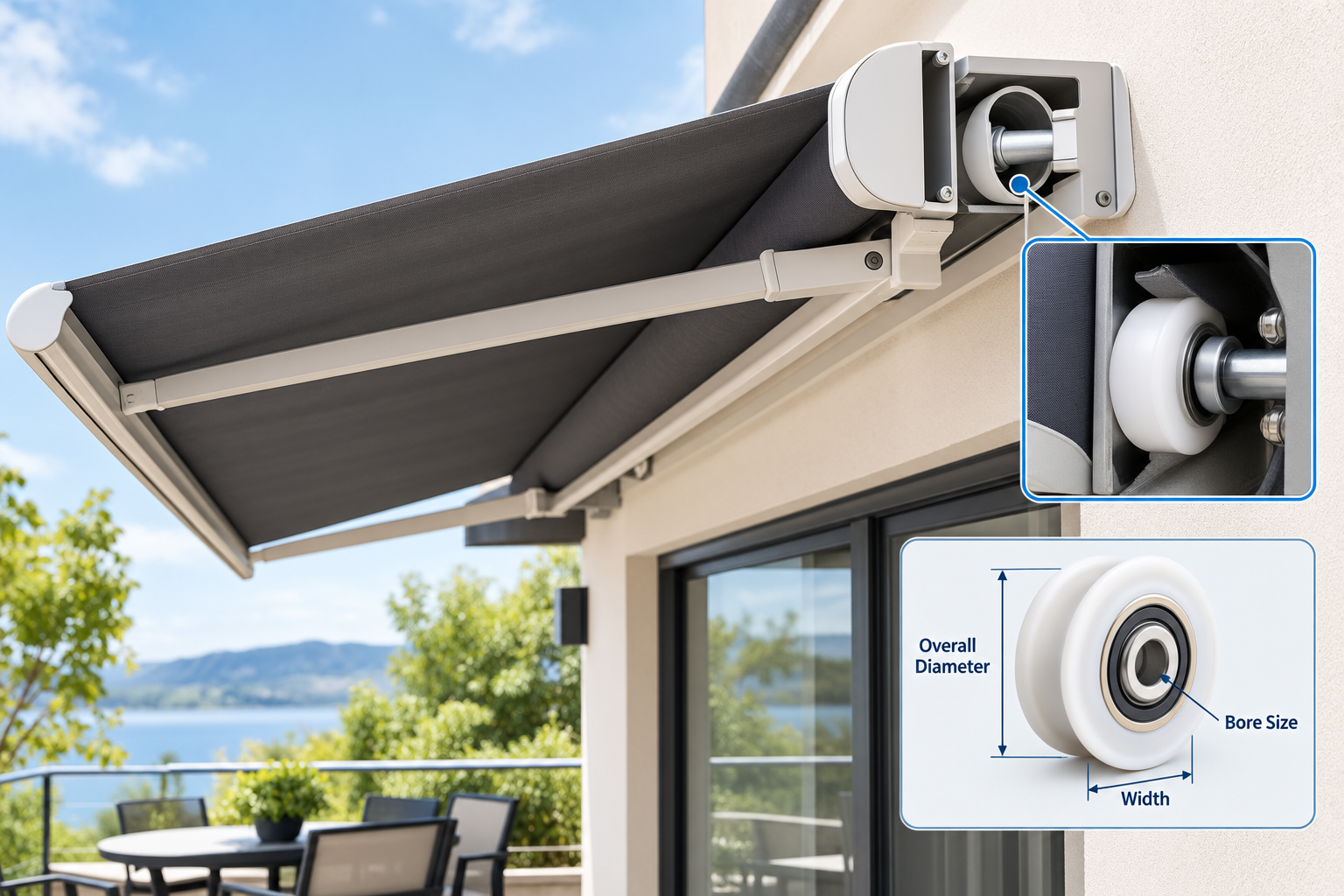

Које димензије ваљка за тенду треба да проверите?
Неколико димензија је вредно снимити када идентификујете постојећи ваљак или припремате нови дизајн.
| Димензија | Шта помаже да се идентификује |
|---|---|
| Спољашњи пречник | Укупна величина точкова и радни положај |
| Ширина точка | Доступна контактна површина и бочни размак |
| Величина отвора | Однос са осовином или осовином |
| Димензије чворишта | Веза између точка и потпорне конструкције |
| Укупна висина | Простор за уградњу и околни простор |
| Облик профила | Контакт са стазом, водичем, каблом или другом површином |
| Положај монтаже | Однос између точка и носача |
| Локација осовине | Центрирање и кретање унутар склопа |
Не захтева сваки пројекат сва ова мерења. Релевантне тачке зависе од тога како се ваљак користи.
Спољни пречник утиче на позицију трчања
Спољни пречник је често једна од првих димензија које људи мере, али његова важност превазилази једноставно описивање величине точка.
Може да одреди где се ваљак налази у односу на стазу или водилицу. Ако замена има приметно другачији пречник, покретни део може да стоји више или ниже него што је предвиђено.
Та промена може утицати на размак између оближњих делова. Такође може да промени положај оквира, носача или потпорне компоненте.
Из тог разлога, пречник треба разматрати заједно са околном структуром, а не третирати као изолован број.
Ширина одређује више од контактне површине
Ширина точка је још једна корисна димензија.
Ваљку је потребно довољно простора да правилно седи на својој радној површини, али му је такође потребан и довољан бочни размак. Ако је точак превише широк за расположиви простор, може се трљати о носач или зид вођице. Ако је ужи од оригиналног дизајна, његов контактни положај се може променити.
Исправна ширина стога зависи од физичког простора око точка.
Када мерите постојећи део, проверите и сам точак и размак између точка и суседних компоненти.
Како проврт утиче на компатибилност?
Отвор је отвор кроз средину ваљка. То је директно повезано са осовином, осовином, клином или распоредом лежаја који користи склоп.
Заменски точак може имати одговарајући спољашњи пречник и још увек не може да се уклопи јер је централна веза другачија.
Због тога треба проверити отвор заједно са:
- Тип осовине или осовине
- Распоред лежајева
- Конструкција чворишта
- Метода задржавања
- Доступан бочни зазор
- Положај точка унутар носача
У неким дизајнима, точак се окреће око осовине. Код других, лежај је интегрисан у точак. Исте спољне димензије стога могу описати компоненте са различитим унутрашњим структурама.
Ово је један од разлога зашто фотографија инсталираног ваљка може бити корисна када тражите замену.
Да ли је профил точка важан колико и величина?
У многим апликацијама, да.
Ваљак није само округли предмет. Његова радна површина може бити равна, ужљебљена, закривљена, са прирубницама или обликована за одређену водилицу.
Профил одређује где точак остварује контакт.
Размотрите једноставан пример. Ваљак дизајниран да ради на равној површини има другачији контактни однос од оног који је намењен да седи унутар жлеба. Два точка могу имати сличне спољашње пречнике, али и даље припадају различитим механичким аранжманима.
Ускладите површину за трчање, а не само точак
Када проверавате постојећи ваљак за тенду, проверите подручје где точак стварно ради.
Потражите:
- Равне контактне површине
- Жлебови или канали
- Подигнуте вођице
- Бочне прирубнице
- Закривљени делови за трчање
- Затворени простори за водиче
- Знаци неуједначеног контакта
Стање стазе такође може пружити корисне информације. Ознаке хабања могу показати где ваљак нормално додирује околну структуру.
Ово може бити посебно корисно када се оригинални део носи и његов профил више није лако идентификовати.
Шта је са укупним простором за инсталацију?
Ваљак може имати исправне основне димензије и још увек бити неприкладан ако око њега нема довољно места.
Ово је детаљ који се лако превиде током замене.
Измерите простор око компоненте, а не само саму компоненту. Проверите растојање између точка и носача, оближњих елемената оквира, површина за вођење, причвршћивача и других покретних делова.
Корисна инспекција треба да одговори на неколико практичних питања:
- Може ли ваљак ући у положај за монтажу?
- Може ли да се окреће без додиривања оближњих делова?
- Да ли точак остаје у равни са вођицом?
- Има ли довољно места за осовину или лежај?
- Може ли се уградити причврсни хардвер?
- Да ли се склоп и даље креће кроз свој пуни радни пут?
Ова питања претварају једноставну проверу димензија у одговарајућу процену уклапања.
Зашто позиција осовине може променити цео склоп
Центар ваљка није увек позициониран на исти начин у односу на његову монтажну структуру.
Мала промена локације осовине може утицати на висину, угао или положај околне компоненте. Ово је важно када ваљак чини део носача, руке, носача или система вођеног кретања.
На пример, ако средиште точка стоји другачије од оригиналног дизајна, ваљак може да контактира вођицу на другој тачки. То може променити начин на који се оптерећење преноси кроз склоп.
Због тога, када мењате нестандардни ваљак, измерите однос између центра точка и монтажне конструкције уместо да бележите само пречник точка.
Једноставан налог за мерење може уштедети време
Нема потребе да све мерите насумично.
Лакше је пратити практичан редослед:
Корак 1: Фотографишите комплетну монтажу
Снимите ширу фотографију пре него што уклоните ваљак. Ово показује како је компонента позиционирана.
Корак 2: Уклоните и прегледајте ваљак
Након уклањања, прегледајте точак, главчину, проврт, профил и место за монтажу.
Корак 3: Снимите главне димензије
Почните са спољним пречником, ширином, отвором и укупном висином.
Корак 4: Проверите профил
Пажљиво погледајте површину за трчање и било који жлеб, прирубницу или закривљени део.
Корак 5: Измерите однос монтаже
Забележите како се точак налази у односу на осовину, носач, вођицу и оближње делове.
Корак 6: Упоредите ваљак са водичем
Водич може открити информације које сам точак не може. Фотографишите обоје заједно када је то могуће.
Овај процес ствара јаснију референцу за добављача, тим за одржавање или дизајнера производа.
Шта се дешава када је једна димензија мало другачија?
Не значи свака разлика у димензијама аутоматски да ваљак не може да ради. Ефекат зависи од тога где се јавља разлика и како је систем дизајниран.
Промена некритичне спољашње површине може имати мало практичног ефекта. Промена отвора, радног профила или положаја монтаже може бити много значајнија.
Зато толеранцију димензија треба размотрити у односу на функцију.
За замјенски извор, корисно је раздвојити мјерења у три групе:
| Меасуремент Гроуп | Главно питање |
|---|---|
| Радне димензије | Да ли точак правилно додирује водич? |
| Монтажне димензије | Може ли се ваљак сигурно поставити? |
| Зазорне димензије | Може ли се склоп кретати без сметњи? |
Овај приступ чини инспекцију лакшом за разумевање и помаже у избегавању непотребних мерења.
Када треба узети у обзир прилагођени ваљак?
Стандардне компоненте могу добро функционисати када оригинални дизајн већ прати утврђену конфигурацију ваљка.
Прилагођени ваљак се може узети у обзир када постојећа компонента има необичан профил, нестандардни отвор, посебну монтажну структуру, ограничен простор за инсталацију или дизајн који је тешко ускладити са доступном заменом.
Прилагођавање такође може имати смисла током развоја ОЕМ-а када ваљак треба да буде дизајниран око одређеног оквира или вођице.
За ове пројекте, димензије би требале бити разматране као део комплетног механичког цртежа, а не као самостална спецификација производа.
Добављачу ће можда бити потребне информације о вођици, осовини, носачу за монтажу, радном окружењу и намераваном кретању пре него што потврди одговарајући дизајн.
За прилагођену производњу ременица и ваљака, произвођачи као што је ХУНЕ могу прегледати структуру и развити компоненту у складу са потребним условима монтаже и кретања. ХУНЕ-ов асортиман производа укључује различите профиле ременица и прилагођена решења ременица, која могу бити релевантна када стандардна компонента не одговара постојећем механичком распореду.
Како купци могу припремити боље информације о ваљцима?
Јасан захтев може знатно олакшати техничку комуникацију.
Уместо да шаљете само једно мерење, припремите мали информативни пакет који садржи:
- Фотографије оригиналног ваљка
- Фотографије комплетне инсталације
- Главна мерења димензија
- Детаљи профила точкова
- Информације о вратилу или осовини
- Водите или пратите фотографије
- Начин монтаже
- Врста апликације
- Захтев за замену или нови развој
- Очекивана количина за куповину
Цртеж је користан када је доступан, али није увек неопходан на почетку. Физички узорак и јасне фотографије такође могу помоћи произвођачу да разуме компоненту.
Практична контролна листа пре наручивања
Пре него што потврдите замену ваљка за тенду, прегледајте следеће тачке:
Вхеел
- Спољашњи пречник
- Ширина
- Профиле
- Боре
- Структура чворишта
Монтажа
- Осовина или осовина
- Положај заграде
- Метода задржавања
- Доступан простор за уградњу
Услови рада
- Облик водича
- Контакт положај
- Чишћење
- Правац кретања
- Могући закривљени делови
Апликација
- Тип тенде
- Излагање на отвореном
- Учесталост кретања
- Замена или нови дизајн
Ова контролна листа не захтева компликоване инжењерске прорачуне. Његова сврха је да се увери да се физички однос између ваљка и остатка система разуме пре него што се наручи.
Кеи Такеаваис
- Спољашњи пречник affects the roller's running position within the assembly.
- Вхеел width needs to be considered together with contact area and side clearance.
- Боре dimensions should match the shaft, axle, pin, or bearing arrangement.
- Профил за трчање треба да одговара водилици или контактној површини.
- Положај осовине може утицати на висину, угао и кретање околних компоненти.
- Доступан простор за уградњу should be checked before confirming a replacement.
- Фотографије ваљка, монтажне структуре и водича могу пружити корисне информације поред мерења.
- Прилагођени ваљци се могу узети у обзир када необични профили, монтажне структуре или ограничења простора отежавају усклађивање стандардних компоненти.
Права димензија је она која подржава цео систем
Димензионисање ваљка за тенду није само питање проналажења точка са истим спољним пречником. Правилно уклапање зависи од тога како неколико димензија функционише заједно.
Пречник утиче на положај трчања. Ширина утиче на контакт и размак. Проврт одређује везу осовине. Профил контролише интеракцију са водичем. Монтажне димензије одређују да ли ваљак може правилно да седи унутар склопа.
Важан је и околни простор.
Из тог разлога, најкориснији приступ је прво прегледати комплетан механизам, а затим идентификовати димензије које контролишу инсталацију и кретање. Неколико добро одабраних мерења, подржаних фотографијама и информацијама о примени, могу пружити много јаснију основу за набавку замене или прилагођени развој.
Када се ваљак третира као део система тенде, а не као изоловани точак, провера димензија постаје много лакша за разумевање. То је такође место где пажљив избор компоненти може помоћи да се смање проблеми са уградњом које се могу избећи током монтаже и одржавања.
