Зашто ролери клизних врата временом постају бучни

Клизна врата могу остати у свакодневној употреби годинама без привлачења много пажње. Панел се креће дуж своје стазе, ваљци подржавају тежину, а цео склоп тихо ради свој посао у позадини. Затим се појављује слаб звук кликања. Неколико недеља касније, покрет може укључивати стругање, тутњаву или грубу буку котрљања. У том тренутку, звук је лако приметити јер се дешава сваки пут када се врата помере.

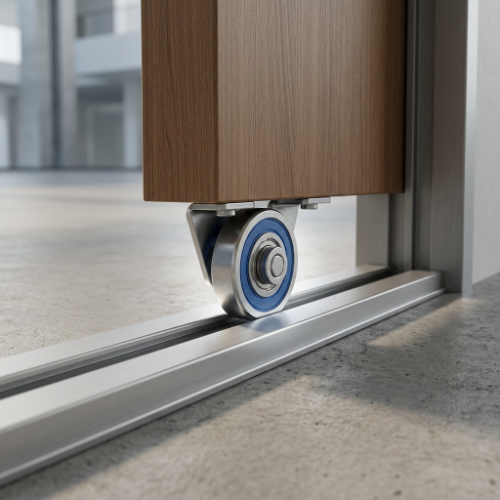

Буку ретко изазива само један део. Ваљак за клизна врата ради као део малог механичког система који укључује точак, лежај, осовину, кућиште, оквир врата и стазу за трчање. Промене у било којој од ових области могу утицати на то како се склоп креће и колико вибрација допире до околне структуре.

За власнике кућа, инсталатере, дистрибутере и произвођаче врата, разумевање одакле долази звук може знатно олакшати дијагнозу. Бучан ваљак не значи увек да је сам точак покварио, а замена точка без провере стазе или стања монтаже може оставити првобитни узрок нерешеним.

Звук обично почиње променом контакта

Ваљак је дизајниран да се котрља дуж површине, а не да клизи по њој. Када се точак ротира равномерно и контакт између точка и гусенице остаје стабилан, кретање може бити релативно тихо.

Бука се обично појављује када се тај однос промени.

Точак можда више неће равномерно додиривати стазу. Лежај може развити додатни отпор. Мале честице могу ући на стазу трчања. Врата могу бити благо неусклађена и дају више силе на једној страни склопа.

Ове промене су често постепене, што објашњава зашто корисници можда не примећују почетак проблема.

Врата која су некада била тиха могла би прво произвести лагани шкљоцај. Касније би исти покрет могао створити грубљу буку котрљања. Промена звука је корисна јер може дати рану индикацију да нешто унутар клизног механизма заслужује пажњу.

Које промене у Скупштини?

Неколико услова може утицати на понашање при котрљању:

• Површина точка мења облик.
• Лежај постаје мање покретљив.
• Стаза развија контаминацију или оштећење површине.
• Оптерећење врата постаје неуједначено.
• Кућиште ваљка се помера из предвиђеног положаја.
• Влага утиче на металне компоненте.
• Точак и гусеница више не остварују доследан контакт.

Ови услови се не јављају увек одвојено. Код старијих клизних врата, неколико се може развити истовремено.

Зашто ваљак клизних врата постаје све гласнији са годинама?

Старост сама по себи није механички узрок буке. Оно што се временом мења је стање делова и околине око њих.

Сваки циклус отварања и затварања ствара још један период контакта између точка и гусенице. Лежај се ротира, точак носи оптерећење на вратима, а стаза добија поновљени контакт котрљања. Мале честице такође могу ући у систем током тих циклуса.

Резултат је постепена промена механичких површина.

Ваљак може и даље изгледати прихватљиво споља док је контактна површина лежаја или точка већ промењена.

Поновљени покрети се збрајају

Замислите врата која се користе неколико пута дневно.

Ваљак се не помера једноставно са једног краја стазе на други. Више пута убрзава, котрља, мења правац и зауставља се. Сваки покрет додаје још један циклус механичком систему.

Временом, овај поновљени контакт може утицати на:

• Стање површине точка
• Ротација лежаја
• Глаткост стазе
• Стабилност монтаже
• Поравнање врата

Због тога бука која изгледа изненада може представљати стање које се постепено развија.

Лежај може променити звук

Унутар многих склопова ваљака, лежај игра важну улогу у омогућавању точака да се ротира око своје тачке монтаже.

Када се лежај окреће глатко, точак може пратити стазу са релативно малим отпором. Ако унутрашње површине постану контаминиране, истрошене, кородиране или на неки други начин неправилне, ротација може постати мање доследна.

Звук који се добија може варирати.

Лагани шкљоцај може указивати на повремени контакт или унутрашње кретање. Звук грубог брушења може указивати на повећано трење. Тутњава која се понавља може се појавити када се точак или лежај окрећу кроз одређени положај.

Ови звуци су пре трагови него коначна дијагноза.

Зашто је лежиште лако превидети

Точак је видљив, док је лежај обично сакривен унутар склопа.

Брзи визуелни преглед стога не може показати ништа необично. Спољни точак и даље може изгледати округло и нетакнуто чак и када се лежај више не креће како би требало.

За произвођаче, ово је један од разлога зашто лежај треба сматрати делом комплетног дизајна ваљка, а не третирати га као неповезану унутрашњу компоненту.

Да ли материјал точка може да утиче на буку?

Да, материјал точкова може утицати на звук који се производи током контакта при котрљању.

Различити материјали се понашају различито када се сретну са површином стазе. Точак од полимера и метални точак могу да произведу приметно различите акустичке карактеристике чак и када су уграђени у сличне системе врата.

Интеракција зависи од више од самог точка. Материјал гусенице, профил точка, оптерећење, стање површине и распоред монтаже такође су важни.

На пример, релативно крут точак који ради на крутој стази може пренети вибрације другачије од полимерног точка који ради на металној површини за кретање.

Избор материјала је одлука система

Произвођачи који бирају материјал за точкове треба да размотре комплетну примену, а не да бирају материјал на основу једне карактеристике.

Ово је посебно важно када се развијају склопови ваљака за различите конструкције врата.

Компонента намењена лаким унутрашњим вратима може имати различите захтеве од оне која се користи у већој спољашњој плочи.

Када прљавштина постане део проблема

Траке клизних врата су природно изложене честицама.

Прашина, песак, коса, ситна влакна, грађевински остаци и други остаци могу ући у зону за трчање. Када се честице слегну око путање точка, могу ометати нормално котрљање.

Мала количина можда неће створити очигледан проблем. Већа акумулација може променити контактну површину и произвести испрекидане звукове.

Зашто прљава трака може звучати као лош ваљак

Замислите точак који путује преко мале честице.

Точак се може мало подићи, померити преко њега и вратити се на стазу. Та промена може створити мали утицај. Ако се иста врста контаминације шири кроз стазу трчања, корисник може чути понављано шкљоцање или грубо котрљање.

Ово чини дијагнозу мало тешком.

Ваљак можда функционише прилично добро, али окружење око њега спречава нормалан рад.

Због тога би провера стазе обично требало да буде део сваког испитивања буке.

Стање стазе заслужује једнаку пажњу

Ваљак клизних врата не може да ради независно од своје радне површине.

Чак и правилно конструисан точак може постати бучан ако стаза има удубљења, жљебове, контаминацију, корозију или друге промене на површини.

Оштећена гусеница такође може утицати на точак у обрасцу који се понавља. Ако наиђе на исти оштећени део током сваког циклуса отварања и затварања, корисник може чути предвидљиву буку на истој тачки путање.

Користан начин за упоређивање симптома

Ово не замењује физичку инспекцију, али може помоћи да се сузи где треба тражити.

Шта се дешава када су врата мало погрешно постављена?

Клизна врата зависе од разумно избалансираног односа између панела, ваљака и стазе.

Ако се плоча помери ван поравнања, ваљци можда неће доћи у контакт са радном површином на исти начин на који су то учинили првобитно. Једна страна може примити више силе док друга страна прима мање.

То неуједначено стање може створити додатно трење и вибрације.

Врата такође могу почети да трљају о други део оквира. У тој ситуацији, бука можда заправо не потиче од ваљка.

Проблеми са поравнањем могу створити лажну дијагнозу

Ово је важна разлика за инсталатере и произвођаче.

Купац може пријавити да су ваљци клизних врата бучни, али стварни узрок може бити оквир врата, шина, положај подешавања или монтажна структура.

Пре замене ваљка, корисно је утврдити да ли је точак заиста одговоран за звук.

Ако се бука значајно промени када се положај врата подеси, поравнање заслужује даљу пажњу.

Зашто лабав хардвер може да створи неочекивану буку

Не долази свака бука ваљка од контакта при котрљању.

Склоп ваљка је повезан са вратима кроз монтажну конструкцију. Ако се причвршћивач олабави или држач више не држи чврсто склоп, може доћи до малих померања током рада.

Ти покрети могу створити звук звецкања или кликтања.

Звук се може појачати самим панелом врата јер веће плоче могу деловати као површине које преносе звук.

Вибрација може проћи кроз врата

Мала механичка вибрација на ваљку може прећи у:

• Кућиште ваљка
• Оквир врата
• Стаза
• Панели у близини
• Причвршћивачи и носачи

Као резултат тога, звук који чује корисник може изгледати гласније од првобитног покрета унутар ваљка.

Ово је један од разлога зашто би акустичко понашање требало размотрити током развоја производа, а не тек након инсталације.

Влага може променити механичко стање

Спољна клизна врата и врата постављена у влажним просторима могу бити изложени влази.

Вода сама по себи не ствара аутоматски бучни ваљак. Забринутост је шта понављана изложеност влази може учинити осетљивим металним површинама, лежајевима, причвршћивачима и околним компонентама.

Корозија може променити глаткоћу контактне површине. Такође може ометати хардвер за подешавање и кретање лежајева.

У неким срединама, кондензација може бити довољна да створи стално стање влаге чак и када врата нису директно изложена киши.

За спољна врата је потребна другачија перспектива дизајна

За примену на отвореном, произвођачи ће можда морати да узму у обзир:

• Излагање влази
• Одводњавање
• Акумулација прашине
• Промене температуре
• Ваздух који садржи сол
• Компатибилност материјала
• Заштита лежајева

Ваљак намењен за унутрашња врата ормара не мора нужно да се суочи са истим условима као онај који се користи за спољна врата дворишта.

Због тога треба дефинисати апликацију пре него што се изабере конструкција ваљка.

Зашто равне тачке могу произвести понављајући шум

Очекује се да точак одржава конзистентан профил котрљања.

Ако се део точка спљошти, точак се може понашати другачије сваки пут када та деоница стигне до стазе.

Резултат се може осећати као мала кврга током кретања.

Звук такође може постати ритмичан јер се иста област точка враћа у контактни положај након сваке ротације.

Узорак може бити кориснији од обима

Гласан шум природно привлачи пажњу, али образац звука може пружити више информација.

на пример:

Један звук на одређеној локацији:
Стаза можда има локализован проблем.

Звук који се понавља током сваке ротације точка:
Површина точка или лежај заслужују преглед.

Непрекидан груб звук:
Може бити укључена контаминација, стање лежаја или контактни притисак.

Лабава звечка:
Можда је потребно обратити пажњу на монтажну конструкцију.

Опет, ово су дијагностички трагови, а не аутоматски закључци.

Да ли тежина врата утиче на буку ваљка?

Ваљак подржава покретну плочу врата, тако да је оптерећење које носи склоп важно.

Ваљак одабран за један тип врата можда није прикладан за суштински другачију конструкцију.

На тежину врата могу утицати материјал панела, застакљивање, конструкција рама, декоративни елементи и укупна величина.

Када је оптерећење неравномерно распоређено, један ваљак такође може носити више силе од другог.

Неравномерно учитавање промена Контакт

Замислите систем са два ваљка где је једна страна врата ниже.

Ваљак на тој страни може имати другачије стање контакта од супротног точка. Резултат може бити неравномерно хабање и промена понашања покрета.

За произвођаче, ово чини расподелу оптерећења важним делом избора ваљака.

Није само питање да ли точак може физички да стане у врата.

Зашто бука понекад долази и одлази?

Повремена бука може бити посебно збуњујућа.

Ваљак може звучати тихо када се врата померају у једном правцу и бучно када се враћају. Звук се такође може појавити само када се панел гурне са одређене позиције.

То се може догодити јер се силе које делују на склоп мењају како се врата померају.

Неправилности колосека, неравномерно оптерећење, оријентација точкова, стање лежаја и поравнање рама могу утицати на контактни однос.

Температура такође може променити осећај

Материјали реагују на промене температуре на различите начине.

Врата изложена променљивим условима околине могу се стога мало другачије понашати у различито доба дана или током различитих годишњих доба.

То не значи да је температура увек узрок буке. То једноставно илуструје зашто се механички систем може понашати другачије у променљивим условима.

Приступ практичног прегледа

Када клизна врата постану бучна, моментална замена компоненти није увек најефикаснији приступ.

Основна инспекција може почети са околним системом.

Почните са стазом

Потражите видљиве крхотине, оштећење површине, корозију или било шта што би могло да омета кретање точкова.

Чиста површина за трчање олакшава следећу инспекцију.

Затим посматрајте кретање врата

Полако померајте панел и обратите пажњу када се појави звук.

Да ли се то дешава на целом путу путовања?

Да ли се то дешава само близу једног краја?

Да ли се врата осећају другачије када се крећу у супротном смеру?

Ова запажања могу помоћи да се проблем точка одвоји од проблема са стазом или поравнањем.

Прегледајте склоп ваљка

Ако дизајн дозвољава приступ, проверите површину точка и стање монтаже.

Потражите:

• Пукотине
• Заравњена подручја
• Неравномерно хабање
• Видљива контаминација
• Вхеел волбле
• Неправилности лежајева
• Лабаве компоненте за монтажу

Ваљак који изгледа видно оштећен заслужује даљу пажњу.

Када је замена практичнија?

Чишћење и подешавање могу решити неке услове буке, али не могу да поврате механички оштећени точак или лежај.

Замена може бити прикладна када:

• Точак има видљиву деформацију.
• Лежај се више не окреће глатко.
• Скупштина има претерану игру.
• Бука се наставља након што је стање стазе решено.
• Точак више не одржава стабилан контакт.
• Монтажна конструкција је оштећена.

Замена треба да одговара стварном систему врата.

Једноставан одабир точка јер изгледа слично може створити још једну неусклађеност.

Шта произвођачи треба да узму у обзир при развоју ваљака за клизна врата?

За произвођаче, контрола буке почиње током пројектовања компоненти.

Профил точка, материјал, структура лежаја, начин монтаже, однос колосека и радно окружење утичу на коначно понашање.

Вхеел Геометри

Точак треба да буде компатибилан са предвиђеном површином за трчање.

Неусклађеност може створити неуједначен контакт и непотребне вибрације.

Беаринг Аррангемент

Лежај треба да одговара обрасцу кретања и окружењу.

Очекивани услови рада треба узети у обзир поред структуре точка.

Комбинација материјала

Точак и гусеница чине контактни пар.

Њихово независно бирање може произвести неочекивану акустику или понашање при хабању.

Монтажна структура

Кућиште треба да држи точак у предвиђеном положају док омогућава склопу да функционише кроз пуни опсег кретања.

Услови животне средине

Унутрашње, спољашње, влажне, прашњаве и приобалне апликације могу створити различите захтеве.

Иста конструкција ваљка можда није прикладна за свако окружење.

Једноставна контролна листа извора

За дистрибутере и произвођаче врата који процењују склопове ваљака, следећа контролна листа може учинити техничке дискусије продуктивнијима.

Ова врста информација је корисна када разговарате о узорцима, цртежима или заменским компонентама са произвођачем ваљака.

Бука је често траг, а не цео проблем

За бучан ваљак клизних врата је лако окривити точак јер се чини да звук долази са дна панела.

Прави узрок може бити компликованији.

Можда лежај мења начин на који се точак ротира. Стаза може садржати крхотине. Врата могу бити мало неусклађена. Можда је држач за монтажу олабављен. Материјал точка можда више не одговара радним условима. Влага је можда утицала на унутрашње металне делове.

Зато је најкориснији приступ посматрати цео систем кретања.

Ваљак и гусеница раде у пару

Точак се не може одвојити од површине испод њега.

Добар ваљак инсталиран на оштећеној стази и даље може производити буку. Исто тако, чиста гусеница не може надокнадити точак са оштећеним лежајем или деформисаном површином.

Две компоненте морају да раде заједно.

Овај принцип је посебно важан за произвођаче јер ваљак треба проценити у оквиру предвиђеног склопа, а не само као појединачну компоненту.

Како произвођачи могу створити конзистентније решење за ваљак?

Процес практичног развоја обично почиње апликацијом.

Уместо да почну са генеричким точком и покушавају да га накнадно уклопе у систем, произвођачи могу прво да дефинишу конструкцију врата, покретну површину, стање оптерећења, окружење, образац кретања и расположиви простор за инсталацију.

Ови детаљи представљају основу за одабир профила точка, материјала, распореда лежајева и монтажне структуре.

За прилагођене пројекте, цртежи, узорци, скице или фотографије постојећег склопа могу помоћи да се јасније саопште механичке захтеве.

Овај приступ је посебно користан када заменски ваљак треба да стане у постојеће кућиште или када нови систем врата захтева одређену геометрију точка.

Тишина клизних врата почиње са механичким детаљима

Ваљци клизних врата су мале компоненте, али њихови услови рада нису једноставни.

Они носе оптерећење, ротирају се више пута, ступају у интеракцију са стазом и раде у окружењима у којима се могу појавити прашина, влага, промене температуре и промене поравнања. Временом, ови фактори могу променити начин на који се точак и лежај понашају.

Зато буку не треба аутоматски третирати као једноделни квар.

Звук кликтања може указивати на стање точка или лежаја који се понавља. Остругање може да сугерише контакт или поравнање. Звук грубог котрљања може бити повезан са контаминацијом или унутрашњим отпором. Звецкање може доћи од монтажне структуре, а не од самог точка.

За власнике кућа и инсталатера, идентификовање шаблона може учинити инспекцију фокусиранијом. За произвођаче и дистрибутере, разумевање ових односа може помоћи при одабиру или развоју склопова ваљака за различите апликације врата.

Практична лекција је једноставна: ваљак за клизна врата ради као део комплетног механичког система. Геометрија точка, материјал, ослонац лежаја, стање колосека, поравнање, расподела оптерећења и изложеност околини доприносе томе како се систем понаша током времена.

Када се ти фактори узму у обзир током пројектовања и набавке, произвођачи могу развити склопове ваљака који боље одговарају предвиђеној апликацији врата, док корисници и инсталатери имају јаснији начин да схвате одакле може доћи неочекивана бука.
